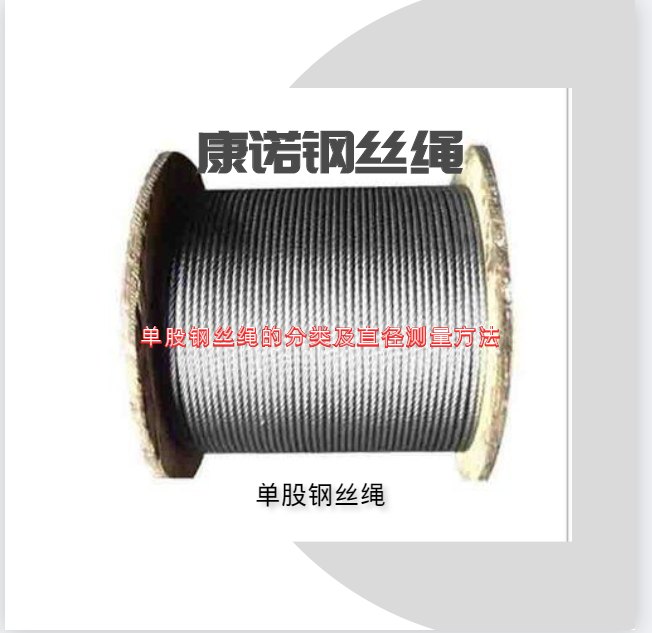

單股鋼絲繩的分類及直徑測量方法 鋼絲繩規格重量表;
1)按繩股捻法分右交互捻
左交互捻
右同向捻
左同向捻
(2)按鋼絲表面情況分用光面鋼絲制成的(光面鋼絲繩)
用鍍鋅鋼絲制成的(鍍鋅鋼絲繩)
鍍鋅層組別"甲"-用于重腐蝕條件
鍍鋅層組別"乙"-用于一般腐蝕條件
(3)按鋼絲機械性能分按鋼絲韌性分：
特別-韌性最好，I號-韌性較好，II號韌性一般
按鋼絲公稱抗拉強度分(公斤/毫米)：
140，155，170，185，200
(4)鋼絲繩直徑測量方法
注：鋼絲繩直徑是指其斷面的外接圓直徑。
單股鋼絲繩1×7
[用途]懸掛電線，張拉鐵塔、煙筒和電線桿等。
單股鋼絲繩1×7
|
直徑（毫米） |
鋼絲總斷面積 (毫米2) |
鋼絲繩參考重量（公斤/100米） |
鋼絲繩公稱抗拉強度（公斤/毫米2） |
|||||
|
鋼絲繩 |
綱絲 |
140 |
155 |
170 |
185 |
200 |
||
|
鋼絲破斷拉力總和（公斤）>= |
||||||||
|
1.2 |
0.4 |
0.88 |
0.75 |
123 |
136 |
149 |
162 |
176 |
|
1.5 |
0.5 |
1.37 |
1.17 |
191 |
212 |
232 |
253 |
274 |
|
1.8 |
0.6 |
1.98 |
1.69 |
277 |
306 |
336 |
366 |
396 |
|
2.1 |
0.7 |
2.69 |
2.30 |
376 |
416 |
457 |
479 |
538 |
|
2.4 |
0.8 |
3.52 |
3.01 |
492 |
545 |
598 |
651 |
704 |
|
2.7 |
0.9 |
4.45 |
3.80 |
623 |
689 |
756 |
823 |
890 |
|
3.0 |
1.0 |
5.50 |
4.70 |
770 |
852 |
935 |
1010 |
1100 |
|
3.3 |
1.1 |
6.65 |
5.69 |
931 |
1030 |
1130 |
1230 |
1330 |
|
3.6 |
1.2 |
7.91 |
6.76 |
1100 |
1220 |
1340 |
1460 |
1580 |
|
3.9 |
1.3 |
9.29 |
7.94 |
1300 |
1430 |
1570 |
1710 |
1850 |
|
4.2 |
1.4 |
10.77 |
9.21 |
1500 |
1660 |
1830 |
1990 |
2150 |
|
4.5 |
1.5 |
12.36 |
10.57 |
1730 |
1910 |
2100 |
2280 |
2470 |
|
4.8 |
1.6 |
14.07 |
12.03 |
1960 |
2180 |
2390 |
2600 |
2810 |
|
5.1 |
1.7 |
15.88 |
13.58 |
2220 |
2460 |
2690 |
2930 |
3170 |
|
5.4 |
1.8 |
17.80 |
15.22 |
2490 |
2750 |
3020 |
3290 |
3560 |
|
6.0 |
2.0 |
21.98 |
18.79 |
3070 |
3400 |
3730 |
4060 |
4390 |
|
6.6 |
2.2 |
26.60 |
22.74 |
3720 |
4120 |
4520 |
4920 |
|
|
7.2 |
2.4 |
31.65 |
27.06 |
4430 |
4900 |
5380 |
5850 |
|
|
7.8 |
2.6 |
37.15 |
31.76 |
5200 |
5750 |
6310 |
6870 |
|
|
8.4 |
2.8 |
43.08 |
36.83 |
6030 |
6670 |
7320 |
7960 |
|
|
9.0 |
3.0 |
49.46 |
42.29 |
6920 |
7660 |
8400 |
9150 |
|
|
9.6 |
3.2 |
56.27 |
48.11 |
7870 |
8720 |
9560 |
10400 |
|
|
10.5 |
3.5 |
67.31 |
57.55 |
9420 |
10400 |
11400 |
||
|
11.5 |
3.8 |
79.35 |
67.84 |
11100 |
12250 |
13450 |
||
|
12.0 |
4.0 |
87.92 |
75.17 |
12300 |
13600 |
14900 |
||
注：表中粗線左側，可供應光面或鍍鋅鋼絲繩；右側只供應光面鋼絲繩（以下同）
單股鋼絲繩1×19
[用途]包麻鋼絲繩的股心，懸掛電線，張拉鐵塔、煙筒和電線桿等。
繩1×19（1+6+12）
|
直徑（毫米） |
鋼絲總斷面積 (毫米2) |
鋼絲繩參考重量（公斤/100米） |
鋼絲繩公稱抗拉強度（公斤/毫米2） |
|||||
|
鋼絲繩 |
綱絲 |
140 |
155 |
170 |
185 |
200 |
||
|
鋼絲破斷拉力總和（公斤）>= |
||||||||
|
2.0 |
0.4 |
2.39 |
2.03 |
334 |
370 |
406 |
442 |
478 |
|
2.5 |
0.5 |
3.73 |
3.17 |
522 |
578 |
634 |
690 |
746 |
|
3.0 |
0.6 |
5.37 |
4.56 |
751 |
832 |
912 |
993 |
1070 |
|
3.5 |
0.7 |
7.31 |
6.21 |
1020 |
1130 |
1240 |
1350 |
1460 |
|
4.0 |
0.8 |
9.55 |
8.12 |
1330 |
1480 |
1620 |
1760 |
1910 |
|
4.5 |
0.9 |
12.08 |
10.27 |
1690 |
1870 |
2050 |
2230 |
2410 |
|
5.0 |
1.0 |
14.92 |
12.68 |
2080 |
2310 |
2530 |
2760 |
2980 |
|
5.5 |
1.1 |
18.05 |
15.34 |
2520 |
2790 |
3060 |
3330 |
3610 |
|
6.0 |
1.2 |
21.48 |
18.26 |
3000 |
3320 |
3650 |
3970 |
4290 |
|
6.5 |
1.3 |
25.21 |
21.43 |
3520 |
3900 |
4280 |
4660 |
5040 |
|
7.0 |
1.4 |
29.23 |
24.85 |
4090 |
4530 |
4960 |
5400 |
5840 |
|
7.5 |
1.5 |
33.56 |
28.53 |
4690 |
5200 |
5700 |
6200 |
6710 |
|
8.0 |
1.6 |
38.18 |
32.45 |
5340 |
5910 |
6490 |
7060 |
7630 |
|
8.5 |
1.7 |
43.10 |
36.64 |
6030 |
6680 |
7320 |
7970 |
8620 |
|
9.0 |
1.8 |
48.32 |
41.07 |
6760 |
7480 |
8210 |
8930 |
9660 |
|
10.0 |
2.0 |
59.66 |
50.71 |
8350 |
9240 |
10100 |
11000 |
11900 |
|
11.0 |
2.2 |
72.19 |
61.36 |
10100 |
11150 |
12250 |
13350 |
|
|
12.0 |
2.4 |
85.91 |
73.02 |
12000 |
13300 |
14600 |
15850 |
|
|
13.0 |
2.6 |
100.83 |
85.71 |
14100 |
15600 |
17100 |
18650 |
|
|
14.0 |
2.8 |
116.93 |
99.39 |
16350 |
18100 |
19850 |
21600 |
|
|
15.0 |
3.0 |
134.24 |
114.1 |
18750 |
20800 |
22800 |
24800 |
|
|
16.0 |
3.2 |
152.73 |
129.8 |
21350 |
23650 |
25950 |
28250 |
|
