測量鋼絲繩的直徑的方法及型號表示

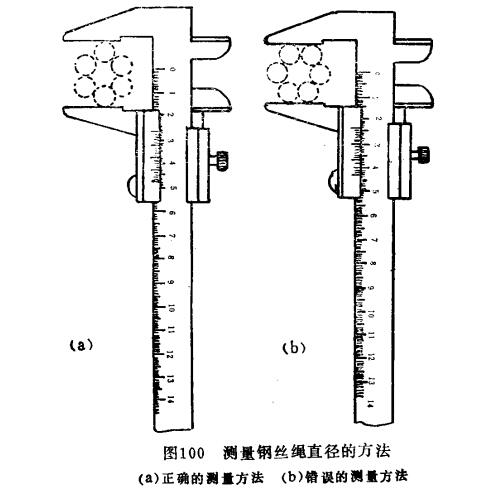

               由于鋼絲繩的橫斷面不是正圓形，當需要測量其直徑時，往往因測量的位置不當而得不到正確的尺寸。因此，在測量鋼絲繩直徑時要按照?qǐng)D100(a)所示的位置進行測量，而不能按圖100(b)的位置測量。

　　0.25噸CD型鋼絲繩電動葫蘆的鋼絲繩型號為6*19-3.6;0.5噸鋼絲繩電動葫蘆的鋼絲繩型號為6*37-4.8-180;1噸鋼絲繩電動葫蘆的鋼絲繩型號為6*37-7.4-180;2噸鋼絲繩電動葫蘆的鋼絲繩直徑為6*37-11-155;3噸鋼絲繩電動葫蘆的鋼絲繩型號為6*37-13-170;

　　以0.25噸鋼絲繩電動葫蘆的鋼絲繩直徑為例，6*19-3.6中6代表6表示鋼絲繩有6個鋼股;19表示每一個鋼股有19個鋼絲;3.6表示鋼絲繩的公稱直徑為3.6mm。

　　鋼絲繩的公稱直徑即鋼絲繩按標準的理論直徑。

　　鋼絲繩直徑：是鋼絲繩直徑的理論值。鋼絲繩的大小用“公稱直徑”描述,是鋼絲繩外接圓的直徑。

　　如何測量鋼絲繩直徑：

　　鋼絲繩實際直徑的測量需要使用合適的測量?jī)x器，即寬度游標卡尺。游標卡尺的寬度必須跨越不少于相鄰兩股，于鋼絲繩繩端15 m外的直線部位上進行測量，在至少相距1m的兩截面上進行測量，且在每個點的相互垂直方向上測量?jī)蓚€(gè)直徑。四個測量結果的平均值作為鋼絲繩的實測直徑。

　　鋼絲繩的實測直徑允許比公稱直徑大，不同標準的允許范圍不同，國標允許-0 / +7%到8%

　　鋼絲繩的公稱直徑即鋼絲繩按標準的理論直徑。是鋼絲繩直徑的理論值。

　　鋼絲繩直徑：鋼絲繩的大shu小用“公稱直徑”描述,是鋼絲繩外接圓的直徑。
