機械磨損：機械磨損是由于鋼絲繩磨損導致鋼絲繩表面的材料丟失。

　　通過潤滑鋼絲繩可以減少機械磨損。通過選擇合適的繩索設計可以減少鋼絲繩在提升卷筒上多層纏繞的機械磨損：繩索應該用順捻繩，并且應該具有壓實的外層繩股。鍛造過的表面將具有額外的優(yōu)勢。

　　由于對天輪輪槽，提升卷筒或相鄰鋼絲繩的磨損，鋼絲繩直徑最初將以較快的速度減小。然而，隨著磨損的增加，鋼絲繩的支承表面將增加并且繩索直徑減小將相應地減緩。

　　只要由于磨損導致的鋼絲繩直徑減小率高于疲勞裂紋擴展速率，繩索就不會產(chǎn)生疲勞斷絲(圖1，順捻，圖4，交互捻)。一旦直徑減小速度減慢，就會出現(xiàn)疲勞斷絲(圖9)。

　　機械磨損不得與塑性磨損相混淆。塑性磨損是材料的變形和位移(沒有或只有很少的材料損失)。圖5,6和7顯示了塑性磨損的例子。

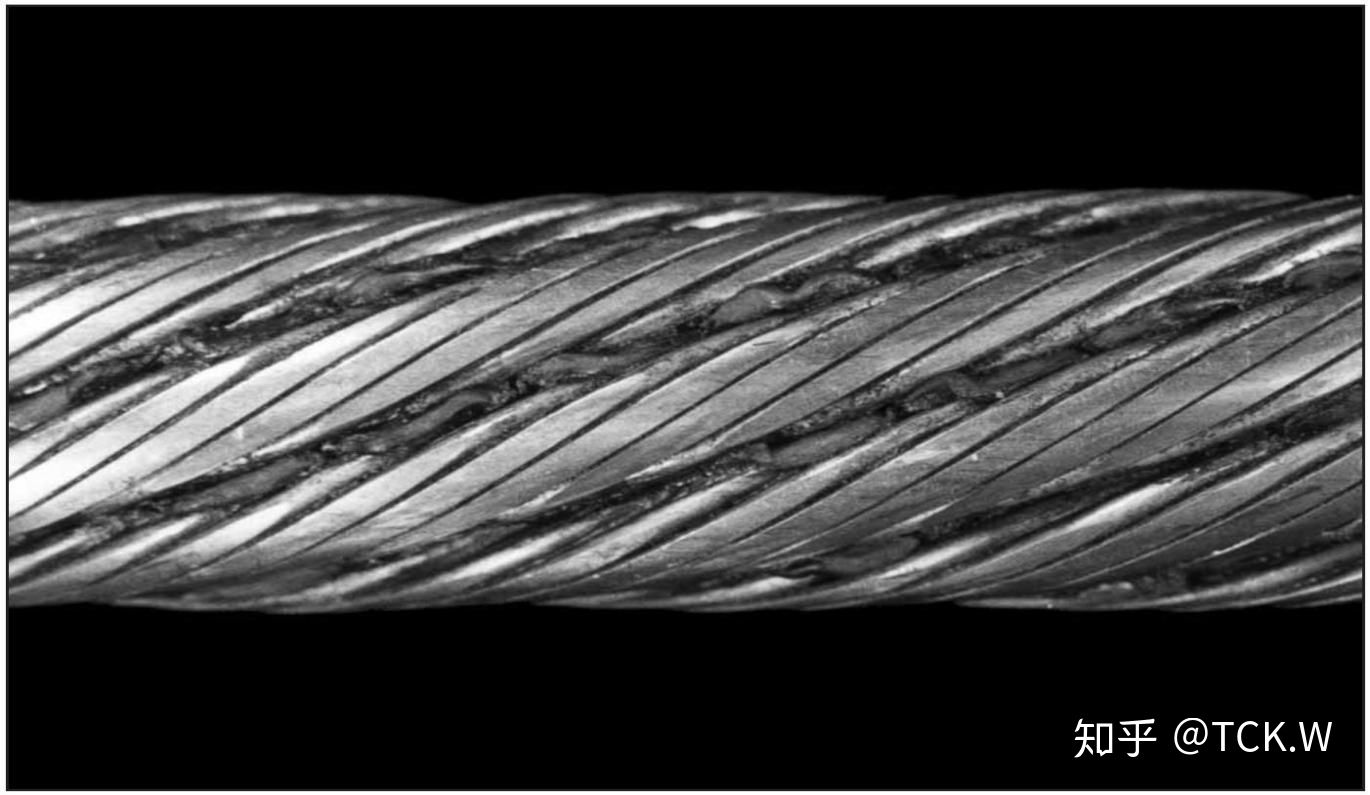

　　圖1.順捻鋼絲繩具有大量均勻的機械磨損。請注意，繩索沒有顯示任何疲勞斷絲。 由于機械磨損，天輪和提升卷筒上的支承表面增加。機械磨損

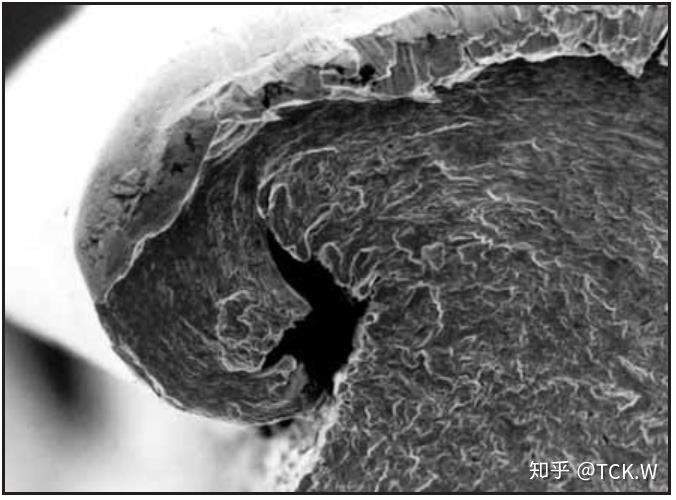

　　圖2，鋼絲繩外層鋼絲的磨損表面 圖3， 圖2的細節(jié)圖(高倍放大)

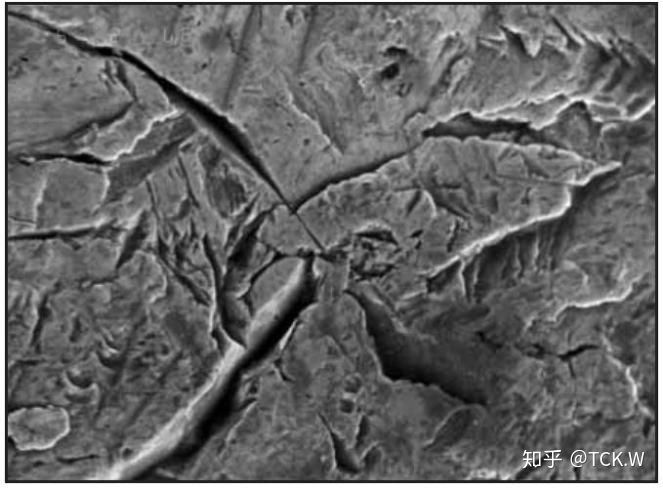

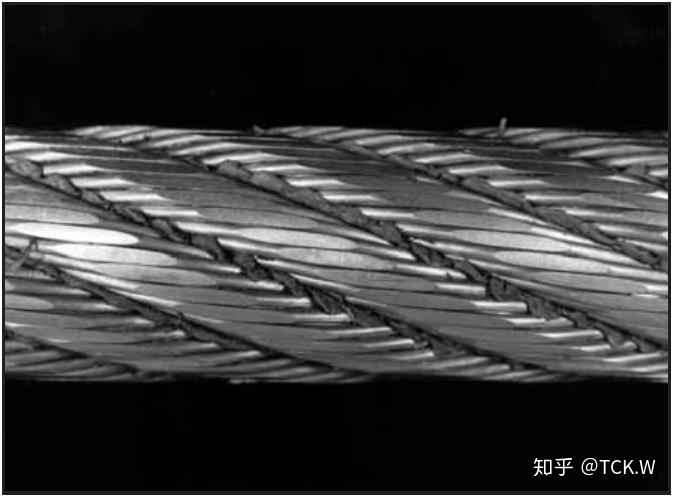

　　圖4：交互捻繩，具有大量均勻的機械磨損 圖5：鋼絲繩內(nèi)部鋼絲交叉點處塑性的， 請注意，繩索沒有任何疲勞斷絲。 磨損。冷加工會硬化材料并形成裂縫。

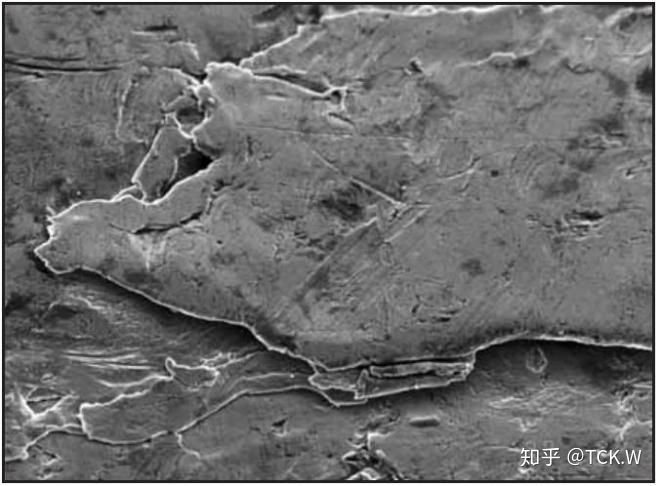

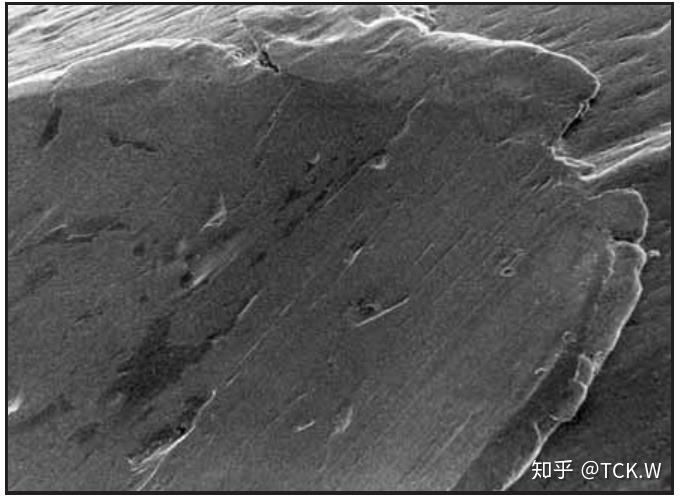

　　圖6：一根外層鋼絲表面上的塑性磨損。 圖7 外層鋼絲表面的塑性磨損，材裂紋將在加工硬化的表面開始出現(xiàn)。 料位移非常明顯。
